Sıcak Hava IR Kurutma Bilgisayar Kontrolü Laminasyon Film Makinesi 1350mm Max. Web Genişliği

Kaplama makinesi yapılandırması açıklaması

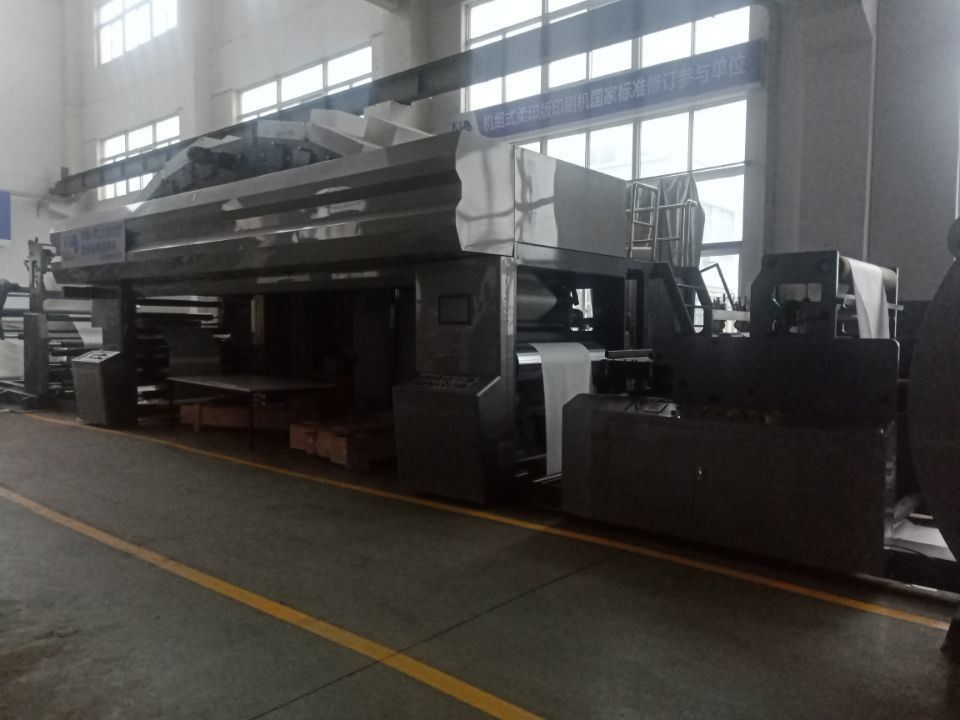

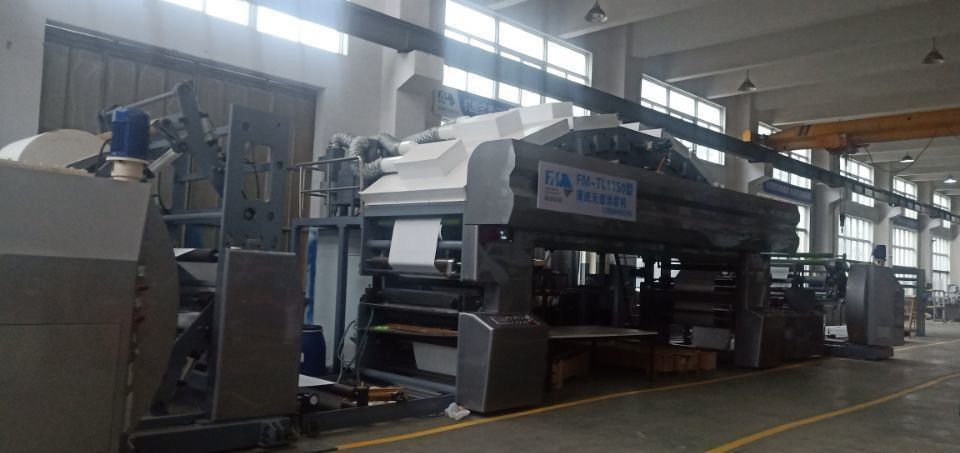

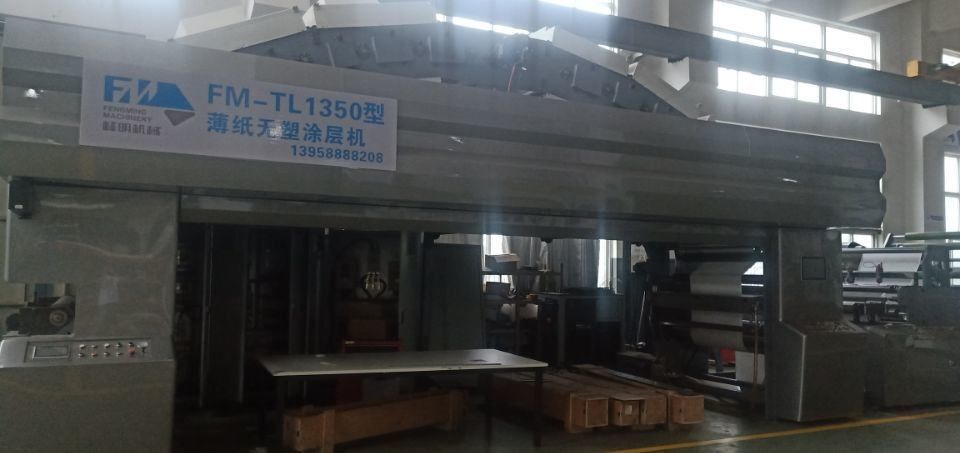

FM-TL1350, Wenzhou Fengming Machinery Co., Ltd. tarafından geliştirilen özel teknolojiye sahip bir kaplama makinesi.Yeşil çevre koruma eğilimine yanıt vermek ve kağıt ürünlerinin üretiminiPE / PLA laminasyonuBu makine plastik kaplama olmadan ince kağıt için tasarlanmıştır.ve üst kısmı insan-makine değişimi için dokunmatik ekran benimsiyorTüm makinenin gücü frekans dönüşümü ve hareket denetleyicisi tarafından yönetilir. Kaplama hızı insan-makine değişim arayüzü aracılığıyla adım adım ayarlanır.Kurutma sistemi, sıcaklık kontrolü ve hız eğrisinin çift kontrolünü benimserp'ye kadarİşlem ve bakım için daha özlü, güvenli ve insancıl bir deneyim sunmak için.

AnaEelektrikliCŞekil:

1. PLC:Yaskawa, Japonya
2. İnsan-makine değişimi:WIENVIEW
3. Dönüştürme ve çözme gücü: Danma
4. Kaplama veKurutmaFırın gücü: Yaskawa, Japonya
5. Geri bildirim sistemi:Koyo, Japonya
6. Sıcaklık kontrol sistemi: Omron, Japonya
7. Düşük voltajlı elektrikli aletler: Eaton
8. Güç ayarlama: Hanmei

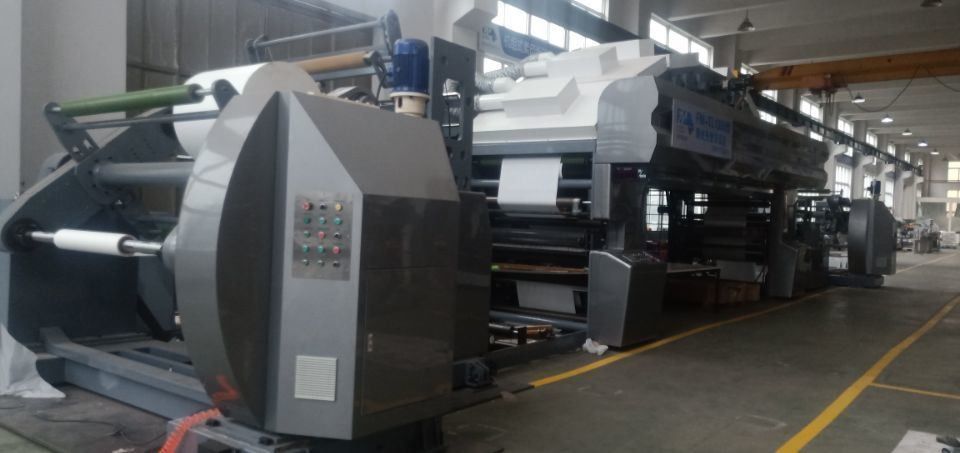

1. Açma sistemi: döner otomatik besleme ve açma sistemini benimser, açma asinkron servo sürücüsünü benimser, döner bir motor aracılığıyla A ve B eksenlerini yeniden yükler,Yüksek hızlı, durmaksızın döngü yapma kağıdı elde etmek için otomatik kesme mekanizması.
2. Aktif boşaltma için asinkron servo kontrol etmek için gerilim frekans dönüştürücü kabul eder,ve boşaltma hızı, tüm makine sabit bir gerilimi ulaşmak için frekans dönüştürücü vektör tarafından kontrol edilir.
3. İşlem, orijinal kağıdın sapmasını düzeltmek için EPC düzeltme cihazını benimsiyor.

1. Kaplama cihazı

1. Kaplama Yaskawa servo kaplama kontrol ediniraniloxKütleleri kaplama için rulo.
2. Yapıştırıcı besleme kısmı, pneumatik bir diyafram pompası ile kontrol edilir.

1. Kurutma kısmı

1. Fengming özel kavisli ince kağıt kaplama fırını
2. Fırın, kağıdı kolay ve hızlı bir şekilde ipleten otomatik bir kağıt ipleme mekanizması ile donatılmıştır ve işçilerle fırın arasında yüksek sıcaklıkta temas önlenir.
3. Fırının benzersiz yapısının ince kağıt kaplamadan sonra ciddi kıvrım ve kırışıklık sorunlarını etkili bir şekilde çözebileceğini belirtmek gerekir.
4. Fırında geçiş ruloları rulmanlarla donatılmıştır. Ancak sıyrıkları azaltmak için, bağımsız bir üst rulo güç sistemi özel olarak donatılmıştır.Böylece rulo sürtünme eğilimini azaltmak.
5. Tüm fırın, egzoz gazı emisyonu için kullanılan bir atık boşaltma sistemi ile donatılmıştır.
6. Fırının çıkışı, malzemenin yüzeyini soğutmak için hava soğutma sistemi ile donatılmıştır.

1. Bu parça küçük bir çekiş gücü ile donatılmıştır ve hız sapma telafi için bir gerilim salıncak kolu kullanılır.Sadece çekiş rulonunu ayır)
2. Bu grup, alım öncesi EPC düzeltme sistemi ile donatılmıştır.eğrilikUzun kağıt yolu geçtikten sonra, sarma daha düz bir uç yüzeyi sunabilir.

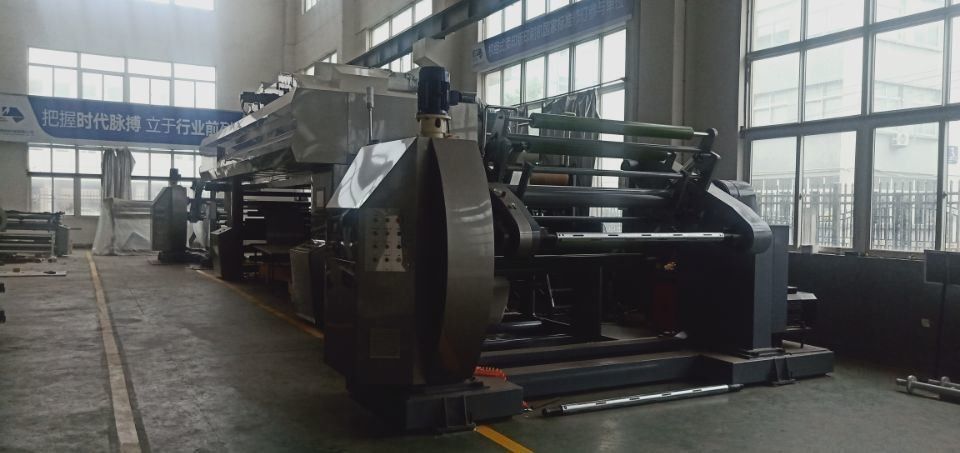

1. Döner A ve B ekseni otomatik rulo değiştirme aygıtı kullanılarak.

1. Bu sistem, hava soğutmasından sonra ve sarmalamadan önce verimli bir soğutma ünitesi sağlayabilir..
2. "S" tipi olarak düzenlenmiş iki zorlu soğutma su ruloları vardır ve su rulolarının gücü ayrı bir tahrik motorundan gelir.
3. Soğutma için enerji kaynağı, bir kompresöre sahip bağımsız bir soğutma değişim ünitesidir.
